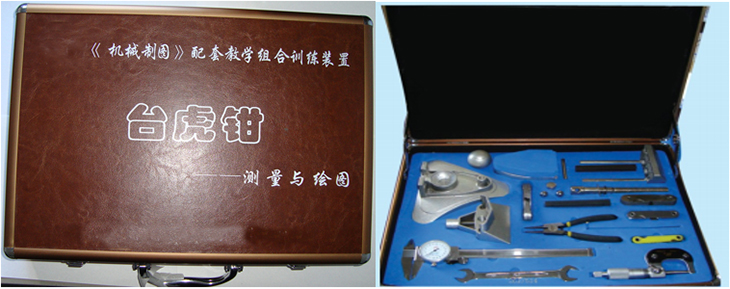

《臺虎鉗》實測繪圖訓練組合裝置

項    目

參    數

項    目

參    數

外形尺寸

40×30×7cm

重    量

3(kg)

精密測量

工具

帶表游標卡尺、外徑千分尺、螺紋樣板、圓弧樣板

專用組裝

工具

外六角扳手、內六角扳手、外卡鉗、螺絲刀等

測繪部件

精制小型臺虎鉗（一臺）

1、臺虎鉗尺寸：148.5X146X152（mm）；

2、鉗口最大移動尺寸：50mm；

3、螺距：L=1.25mm；

4、精度等級：7(GB10095-2018)

教學資料

1、實訓指導書及實訓報告（含電子稿）；

2、配套教材（機械工業出版社、羅冬平教授主編）、電子課件、教學大綱與教案、

3、臺虎鉗模擬組裝視頻。

4、臺虎鉗實物組裝視頻（含）現場演示

1）臺虎鉗工作原理（配音 字幕）

2）臺虎鉗結構組成（配音 字幕）

3）臺虎鉗拆卸過程（配音 字幕）

4）臺虎鉗零件草圖繪制（配音 字

5）臺虎鉗零件草圖尺寸標注（配音 字幕）

6）臺虎鉗裝配過程（配音 字幕）

5、模擬仿真微課教學訓練系統軟件。

類 型

便攜組合式(檢測零件、測量工具、標準圖紙及指導書均放在一個精制的綜色箱子里)

外觀顏色

綜色

教學軟件

（機電工程課程虛擬仿真教學系統）

1、《制圖》微課教學系統；

2、《制圖》實訓虛擬仿真教學系統；

3、課程資源包（含指導書、實訓報告、配套教材、PPT電子課件、教學大綱、教案、習題集、實訓教學錄像）

訓練模式

訓練內容

1、臺虎鉗組裝訓練；

2、臺虎鉗零件尺寸測量訓練；

3、臺虎鉗裝配圖繪制訓練；

4、臺虎鉗零件圖繪制訓練。

訓練一臺虎鉗組裝訓練

訓練二臺虎鉗零件尺寸測繪

訓練三臺虎鉗標準零件確定訓

練四臺虎鉗裝配圖繪制

訓練五臺虎鉗零件圖繪制

訓練六臺虎鉗圖紙文件整理
