2020年11月30日

維修電工實訓設備,維修電工實訓裝置

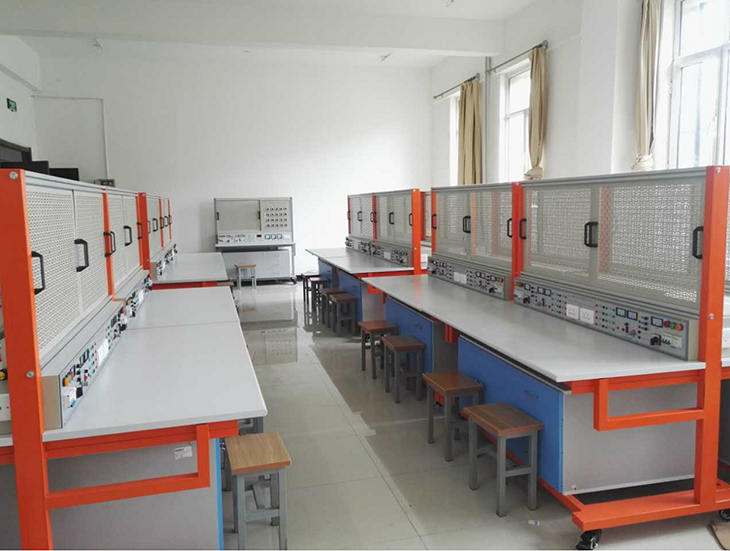

維修電工實訓設備

一、系統概述

維修電工實訓設備，維修電工維修裝置能夠滿足電工類技能教學,在注重培養學生的理論知識外,可提供對學生的技能知識能力、實踐能力、探索能力、創新能力等綜合能力的培養.實現建立一個綜合性的，創新型的初中級維修電工實訓室，進一步推進學生在取得學歷證書的同時獲取職業資格證書工作。實訓內容包含儀表照明電路、電氣控制等實訓內容。

二、系統要求

1、具有完善的人身安全和設備保護體系。

2、實訓裝置要求采用平臺式設計，實訓模塊采用模塊化設計。要求控制屏為鐵質雙層亞光密紋噴塑結構，分為上下兩層，上層裝有網孔板，主控屏上部的長×寬不低于1500×600mm；網孔板尺寸長×寬不低于650mm×500mm，網孔板上可任意拆裝實訓模塊，下層裝有交直流電源控制單元以及檢測儀表等。控制屏兩側分別裝有220V單相交流電源插座。

3、電工實訓臺為單面雙人座，從而當兩個同學同時進行實訓時，電源獨立，互不干擾。

4、實訓裝置主要由控制屏、實訓桌、控制屏上固定安裝的儀器、儀表、交流電源、實訓組件模塊、電機等組成。

5、裝置的外形尺寸不小于1500mm×750mm×1600mm；容量不小于1KV。

6、電工實驗裝置采用三相四線制供電。

三、電工實訓臺技術參數

1、控制屏及實訓桌。

2、立式移動柜。

3、網孔板(650mm×500mm)。

4、主電源：要求提供外部輸入的三相380V交流電源，通過漏電空氣開關后，由起/停按鈕控制接觸器輸入380V/3A實驗電源�？刂破猎O(shè)有一只交流電壓表，通過切換開關操作，監視電網電壓。設有急停按鈕一只。

5、交流儀表：①指針式交流電壓表1只：量程0-450V，精度1.5級。②指針式交流電流表1只：量程0-3A，精度1.5級。

6、萬用插座：提供萬用插座一個。

7、電源輸入模塊：提供1個4P低壓斷路器、4個直插式熔斷器（包括：座子和熔芯）及接線端子排等組成。

8、接觸器模塊

（一）：提供1個交流接觸器及輔助觸頭以及接線端子排等組成。接觸器模塊

（二）：提供2個交流接觸器及輔助觸頭、1個熱繼電器以及接線端子排等組成。

9、二極管及電阻模塊：提供1個75Ω\75W的電阻、1個6A10二極管及接線端子排等組成。

10、時間繼電器模塊：提供1只時間繼電器和接線端子排等。

11、按鈕模塊：提供4個按鈕開關等。

12、轉接模塊：提供接線柱和接線端子排等。

13、日光燈模塊：提供日光燈管、鎮流器、起輝器、燈管座和接線端子排等。

14、白熾燈模塊：提供3個白熾燈、3個普通螺口燈座和接線端子排等。

15、單聯雙控開關模塊：提供1個單聯雙控開關和接線端子排等。

16、雙聯雙控開關模塊：提供1個雙聯雙控開關和接線端子排等。

17、人體感應開關模塊：由1個人體感應延時開關和接線端子排等組成。

18、觸摸延時開關模塊：由1個觸摸延時開關和接線端子排等組成。

19、聲控延時開關模塊：由1個聲控延時開關和接線端子排等組成。

20、單相電度表：提供1個單相電度表和接線端子排等。

21、交流電流表模塊：提供3個指針式交流電流表和接線端子排等。

22、電流互感器模塊：提供1個電流互感器和接線端子排等。

23、交流電壓表、功率因素表、有功功率表：提供1個指針式交流電壓表、1個功率因素表、1個有功功率表和接線端子排等。

24、三相鼠籠型異步電動機：三相鼠籠型異步電動機(380V/△)。

25、配件：線槽、導線(1mm2硬質導線，黃、綠、紅、黑四種，每卷100米。

26、工具：包含剝線鉗、剪刀、尖嘴鉗、斜口鉗、大十字、小一字、小十字等。

四、可開設實訓項目

（一）電氣控制和電機拖動：

1、三相異步電動機直接啟動控制；

2、三相異步電動機接觸器點動控制線路；

3、三相異步電動機接觸器自鎖控制線路；

4、Y-Δ啟動自動控制線路；

5、接觸器聯鎖的正反轉控制線路；

6、按鈕聯鎖的三相異步電動機正反轉控制線路；

7、能耗制動控制；

8、三相異步電機的順序控制。

（二）電工儀表及照明：

1、白熾燈電路接線；

2、日光燈電路接線；

3、觸摸開關控制白熾燈電路接線；

4、聲控開關控制白熾燈電路接線；

5、人體感應開關控制白熾燈電路接線；

6、兩地控制一盞燈接線電路；

7、單相電度表直接接線電路；

8、單相電度表間接接線電路；

9、功率因數表接線電路；

10、電壓表、電流表接線電路。
