機電實訓考核設備,機電綜合實訓裝置

SB-26型機電綜合實訓裝置

　

一、機電綜合實訓裝置概述

機電綜實訓考核設備隨著制造業轉型升級的快速推進，企業對機電專業技術技能型人才的需求也隨著改變，企業更需要具備機電設備的使用、調試和維護綜合能力，能從事機電設備產品的檢測、使用、維護與管理等工作崗位能力的人才，如何為制造企業培養具備機電專業綜合能力的專業人才，如何有效評價機電專業人才是否具備相應的綜合技術技能，就顯得非常重要。

機電綜合實訓考核平臺是為滿足機電專業人才培養和考核需求，以學生綜合職業能力發展為主線，遵循技術技能型人才成長規律，滿足機電專業通用性技能學習實訓的基礎上，融入技能評價等的實用功能，一方面完成學生的技能訓練功能，一方面可以用于學生的技能評價。

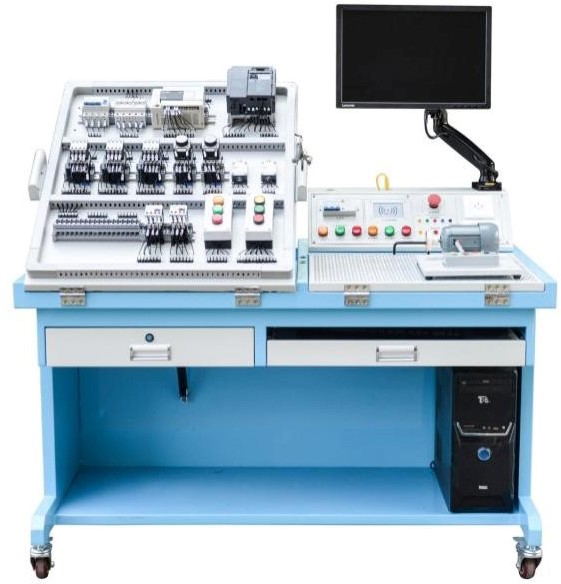

該圖僅供參考

二、機電綜合實訓裝置構成

機電綜合實訓考核平臺由智能電源管理模塊、電氣考核模塊、電氣實訓模塊、等組成，各模塊之間相互配合可完成對電機基礎實訓電路的訓練測試等內容，滿足機電專業電氣實訓考核的要求。

三、產品參數

1、交流電源：三相五線 AC 380 V±10% 50Hz；

2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；

3、外形尺寸：長×寬×高=1400mm×860mm×1010mm；

4、整機功耗：≤1.8 kVA；

5、安全保護措施：設備具有接地保護、漏電保護功能，安全性符合相關的國標標準。

四、設備功能

電氣實訓模塊

功能特點：自由搭建多種實訓電路、多角度調節、安裝便捷

該模塊為開放式網孔板，用于電氣安裝接線實訓，包含通用網孔板、角度調試機構、電氣器件等構成�？梢宰寣W生更好的掌握電氣的設計、安裝、調試與優化等技能，具體功能如下：

▲安裝便捷:模塊采用網孔板式結構，安裝快捷、方便、空間利用率高。

▲多角度調節:角度調試機構根據人體工程學設計，通用安裝板可在0-90度8檔位每檔11度的調節安裝角度，學生可以根據身高和操作習慣進行角度調節，符合人機工程需求。

▲自由搭建多種實訓電路:學生可以根據不同類型的電路選擇所需器件在該模塊上進行日常的器件安裝與電氣回路的接線。

五、實訓項目

1、電氣實訓項目

1.1掌握電氣線路線圖的符號；

1.2掌握電氣線路圖的器件選擇；

1.3掌握用萬用檢測電氣元器件方法；

1.4掌握用萬用測量電壓、電阻、電流的方法；

1.5掌握三相異步電機的自鎖控制控制線路的接線；

1.6掌握三相異步電機的正反轉控制線路的接線；

1.7掌握三相異步電機的連續與點動混合控制線路的接線；

1.8掌握三相異步電機的順序控制線路的接線；

1.9掌握三相異步電機的多地控制線的接線；

1.10掌握三相異步電機的Y-△降壓啟動控制線路的接線；

2、PLC實訓項目

2.1掌握PLC基本指令的使用；

2.2掌握PLC的聯機控制的操作；

2.3掌握PLC控制三相異步電機啟停控制的接線和程序；

2.4掌握PLC控制三相異步電機順序啟�？刂频慕泳�和程序；

2.5掌握PLC控制三相異步電機點動和自鎖控制的接線和程序；

2.6掌握PLC控制三相異步電機Y-△降壓啟動控制的接線和程序；

2.7掌握PLC控制三相異步電機多地控制的接線和程序；

2.8 掌握PLC控制三相異步電機正反轉控制的接線和程序；

2.9 掌握PLC控制三相異步電機自動往返控制的接線和程序；

2.10掌握PLC控制三相異步電機的調試；

六、配置清單

序號	部件或器件名稱	型     號	數量
1	實訓桌	尺寸1400mm*860mm*1010mm包含兩套角度調節支撐機構、實訓操作板	1臺
2	智能電源控制模塊	電源控制模塊、RFID射頻識別模塊、以太網模塊、交流接觸器	1套
3	PLC主機	FX3U-32MR	1套
4	漏電開關	3P+N	1只
5	空氣開關	4P	1只
6	熔斷器	RT18-32 2P	1只
7	熔斷器	RT18-32 3P	1只
8	交流接觸器	CJX2-0910  220V	5只
9	輔助觸頭	F4-22	3只
10	時間繼電器	220V	2只
11	熱繼電器		2只
12	熱繼電器座		2只
13	按鈕開關盒	3位	2只
14	按鈕（不帶燈）	黃、綠、紅	3只
15	指示燈	黃、綠、紅	3只
16	雙用接線端		18只
17	行程開關		2只
18	變頻器	三菱FR-E740	1只
19	三相鼠籠式異步電動機	JW5024	2套
20	配套工具	尖嘴鉗（160mm）、剝線鉗、壓線鉗、斜口鉗（160mm）、十字螺絲刀（3寸）、一字螺絲刀（3寸）、十字螺絲刀（3×75mm）、一字螺絲刀（3×75mm）、剪刀	1套
21	設備使用說明書		1套
