技術指標

說             明

裝置功能

1、用于固定床教學和工藝數據的測定。

2、科學研究催化劑評選及壽命試驗。

3、可作加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應。

主要配置

固定床反應器、預熱器、加熱爐、混合器、冷凝器、氣液分離器、轉子流量計、濕式氣體流量計、計量泵、壓力表、溫控儀表、不銹鋼框架、控制屏。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

技術參數

1、小型管式固定床反應器：φ20×550mm，304不銹鋼材質；熱電偶套管，φ3mm，內插Φ1mm熱電偶；催化劑裝填量：5-30ml；最高使用壓力，0.2MPa.

2、反應器加熱爐：230×230×500mm，開啟式三段加熱，總功率：3KW，加熱形式：碳化硅爐管+金屬內襯，最高使用溫度：600℃。

3、預熱器：304不銹鋼，內徑φ10mm，長度250mm，內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力，常壓。

4、流量計：采用LZB-3（40~400ml/min）型氣體流量計兩支,流量計自帶調節閥。

5、微型隔膜計量泵：最大流量：3L/h，沖程頻率120n/min，吸程2m，工作功率：30W。

6、壓力表：量程:0~0.6MPa，分別對氣體的壓力和反應器壓力進行測定。

7、混合器：304不銹鋼材質，容積約50ml，在預熱器入口前將各原料匯合并一同送入預熱器。

8、冷凝器：ф40×400mm，材質：304不銹鋼。出口氣體冷卻除去多余的水分。

9、氣液分離器：ф50×150mm，材質：304不銹鋼。

10、各項操作及壓力、流量的顯示、調節、控制全在控制屏面板進行。

11、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。

12、外形尺寸：1600×550×1900mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

氣體流量

轉子流量計

轉子流量計

手動閥控

液體加入量

計量泵

數字流量顯示儀

沖程頻率調節

預熱溫度

K型熱電偶

數字溫度控制儀

固態調壓模塊

加熱爐溫度

K型熱電偶

數字溫度控制儀

固態調壓模塊

反應溫度

K型熱電偶

數字溫度儀表

無

反應壓力

指針式壓力表

壓力表就地顯示

無

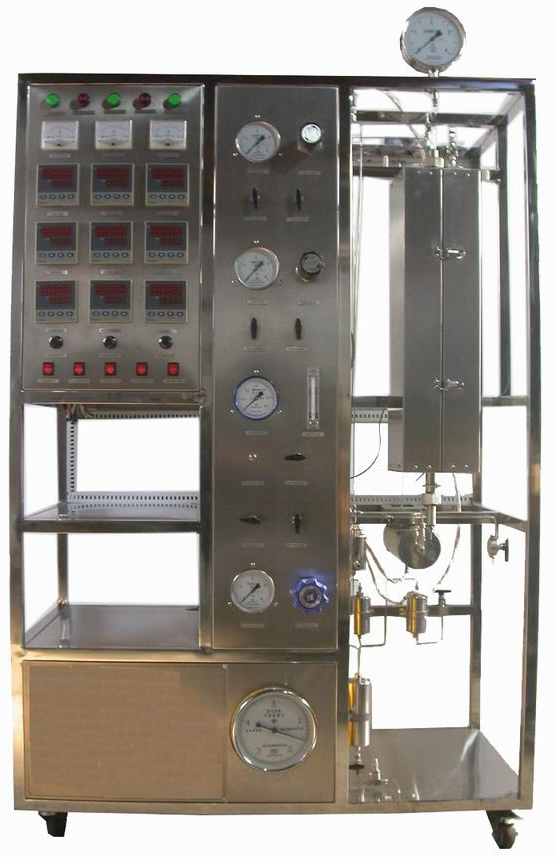

數字型氣固相固定床催化反應實驗裝置  SBGY-308/II

測控組成

變量

檢測機構

顯示機構

執行機構

氣體流量

轉子流量計

轉子流量計

手動閥控

液體加入量

計量泵

數字流量顯示儀，精度：0.5%FS

沖程頻率調節

預熱溫度

K型熱電偶

數字溫度控制儀，精度：0.5%FS

固態調壓模塊

加熱爐溫度

K型熱電偶

數字溫度控制儀，精度：0.5%FS

固態調壓模塊

固定床反應溫度

K型熱電偶

數字溫度儀表，精度：0.5%FS

無

反應壓力

壓力傳感器

數字壓力儀表，精度：0.5%FS

無

在線分析系統

用戶可選配在線六通閥氣體取樣系統及氣相色譜儀

軟件組成

模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量、壓力等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
