數字電子技術實驗室設備
數字電子技術實驗裝置，電子工程院校數字電子技術實驗分室，是院校電工電子實驗室，電工電子實驗室，擁有模擬示波器、數字示波器、直流穩壓電源、數字交流毫伏表、函數信號發生器、數字電子技術實驗箱、數字電橋和IC測試儀等實驗儀器設備，可同時學生進行實驗。作為專業基礎教學實驗室，數字電子技術實驗裝置可完成組合邏輯門電路、時序邏輯門電路、A/D、D/A轉換等實驗項目。承擔電子信息工程、電子科學與技術、通信工程、電氣工程及其自動化、自動化、機制、交通等專業本科生的《數字電子技術》、《電工及電子技術》、《現代電子線路設計》等課程的實驗教學及本科生畢業設計等教學任務。數字電子技術實驗面向全校師生開放，學生可通過提前預約，利用課余時間在實驗室進行獨立實驗，學生通過不斷的學習、實踐，激發了他們對電子技術知識學習的興趣，更加熟練的掌握有關電子元件的使用，以及儀器儀表的操作方法，提高了對各種電子電路調試的能力，更加有利于較好的完成課程設計及畢業設計等。此外，數字電子技術實驗設備還是國家、省級和學校、學院等各大電子設計競賽的訓練和比賽場地，是培養較強動手能力和較高創新能力人才的基地。

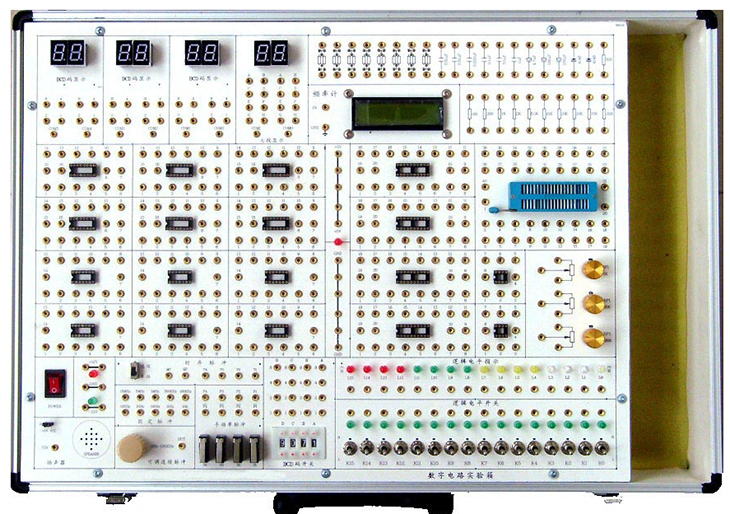

SB-SD8型數字電子技術實驗箱
數字電子技術實驗箱，數字電路實驗箱，可以完成高等院校"數字電路課程"的全部實驗，適用于高等院校及各類職業技術學校的電子技術類教學。
一、系統特點
1、配有多種信號源、電平指示、電平開關、數碼管、頻率計、電位器組等公用單元，鎖緊插座、IC擴展區等。可完成驗證性實驗、開放性實驗及課程設計。
2、實驗連線插孔采用疊插自鎖式鍍金插孔，通過焊接固定在實驗板上，不松動，不氧化，壽命長，連接可靠，維修方便、簡捷；
3、電源輸出均有過流保護，自動恢復功能。
4、實驗箱由一體型鉛合金型材制成，箱體牢固可靠，不變形，重量輕，絕緣安全性能好，開關箱蓋方便可靠，外型美觀，造型氣派。
（5）系統配有"電路設計與仿真軟件--Electronics.Workbench.Multisim.v9.0"。幫助學生在自行設計實驗電路時先進行仿真試驗，以提高設計成功率。
二、系統組成
1、電源：交流輸入：220V±10% 、50Hz固定直流輸出:5V/2A、±12V/0.5A 、；
2、手動單脈沖電路4組：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。
3、連續脈沖源：0～100KHz。TTL電平輸出。
4、固定頻率脈沖源16路，輸出為TTL電平：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、500KHz、1MHz、5MHz、10MHz；
5、時序脈沖發生電路及啟�？刂齐娐��？僧a(chǎn)生四路脈沖信號，脈沖周期與輸入的時鐘信號相同，四個脈沖之間依次相差1個輸入時鐘周期。
6、液晶顯示頻率計，測量范圍：0-50MHz 。
7、十六位邏輯電平輸入開關：可輸入低電平'0'、高電平'1'（為正邏輯），發光二極管指示；
十六位邏輯電平輸出指示：低電平'綠'、高電平'紅'。
8、十六位發光二極管電平指示。指示燈亮表示高電平'1'，指示燈滅表示低電平'0'。
9、數碼管顯示：六位由七段LED數碼管組成的BCD碼譯碼顯示電路，供數字鐘、日歷等實驗顯示用；二位由七段顯示LED數碼管（不帶譯碼）
10、揚聲器及驅動電路。可用作時鐘報時、報警及音樂演奏的發聲裝置。
11、BCD碼開關四組。提供BCD編碼輸入。
12、可變電位器組，阻值分別1K，20K，100K。
13、開放實驗區，用于擴展實驗、課程設計使用。
（1）提供40芯鎖緊插座1只，20芯圓孔插座4只，16芯圓孔插座6只，14芯圓孔插座6只，8芯圓孔插座2只，可插8芯～40芯的各種IC。
（2）分立元件接插區，可接插電阻、電容、穩壓管、二極管、三極管等元器件，方便擴展
三、實驗項目
1、門電路的邏輯功能及測試實驗
2、組合邏輯電路（半加器、全加器及邏輯運算）實驗
3、觸發器實驗（一） R-S、D、JK
4、觸發器實驗（二） 三態輸出觸發器、鎖存器
5、時序電路測試與研究
6、集成計數器及寄存器實驗
7、譯碼器和數據選擇器實驗
8、波形產生器及單穩態觸發器實驗
9、555時基電路實驗
可選做如下實驗
10、晶體管開關特性、限幅器與鉗位器實驗
11、TTL門電路參數測試實驗
12、CMOS門電路測試實驗
13、A/D、D/A轉換電路實驗
14、時序電路應用實驗
15、四路優先判決電路實驗
16、智力竟賽搶答器實驗
17、電子秒表實驗
18、3位半直流數字電壓表實驗
19、數字頻率計實驗
20、拔河游戲機實驗
21、隨機存儲器及其應用實驗
22、8路搶答器電路設計實驗
23、數字鐘電路的設計實驗
24、交通燈控制邏輯電路設計實驗
25、汽車尾燈控制電路
26、籃球競賽30S計時器
