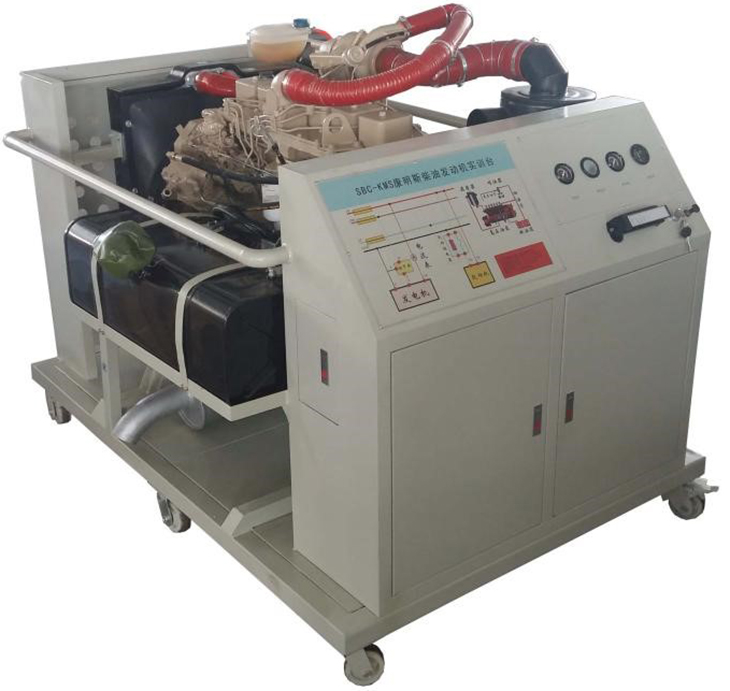

東風EQ1118G柴油發動機故障診斷與排除實訓臺
一、產品簡介
該設備采用翻新EQ1118G-6BT柴油發動機為基礎，可運行發動機，進行起動、加速、減速等工況的實踐操作，真實展示普通柴油發動機的組成結構和工作過程。
二、功能特點
1.真實可運行的普通柴油發動機，充分展示普通柴油發動機的組成結構和工作過程。
2.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和柴油發動機實物，認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有汽車儀表，可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈等參數變化。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各繼電器、電磁閥、傳感器等管腳的電信號，如電阻、電壓、電流、信號等。
5.實訓臺配備有油門控制裝置，可方便對發動機加速減速。
6.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
7.實訓臺底座采用鋼結構焊接，表面采用噴烤漆工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：約1700×1500×1500mm(長×寬×高)
工作電源：直流24V
燃油標號：依發動機型號
油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
檢測控制面板 |
裝有各種檢測端子以及彩色電路圖（950*900*4mm鋁塑板） |
套 |
1 |
|
2 |
組合儀表 |
原車 |
套 |
1 |
|
3 |
點火開關 |
原車 |
個 |
1 |
|
4 |
柴油發動機總成 |
原車 |
套 |
1 |
|
5 |
燃油箱 |
10L |
個 |
1 |
|
6 |
油門控制裝置 |
碩博 |
套 |
1 |
|
7 |
進、排氣管(帶保護罩) |
原車 |
套 |
1 |
|
8 |
水箱(含不銹鋼保護罩) |
碩博 |
套 |
1 |
|
9 |
蓄電池 |
12V 80Ah |
臺 |
2 |
|
10 |
繼電器 |
含：起動繼電器、預熱繼電器等 |
套 |
1 |
|
11 |
保險絲盒 |
碩博 |
個 |
1 |
|
12 |
電源總開關 |
50A |
個 |
1 |
|
13 |
移動臺架(帶自鎖腳輪裝置) |
約1700×1500×1500mm(長×寬×高) |
臺 |
1 |
|
14 |
故障模擬與排除裝置 |
|
套 |
1 |
|
15 |
設備教師手冊 |
碩博 |
套 |
1 |
|
16 |
設備合格證、保修卡 |
碩博 |
套 |
1 |
|
