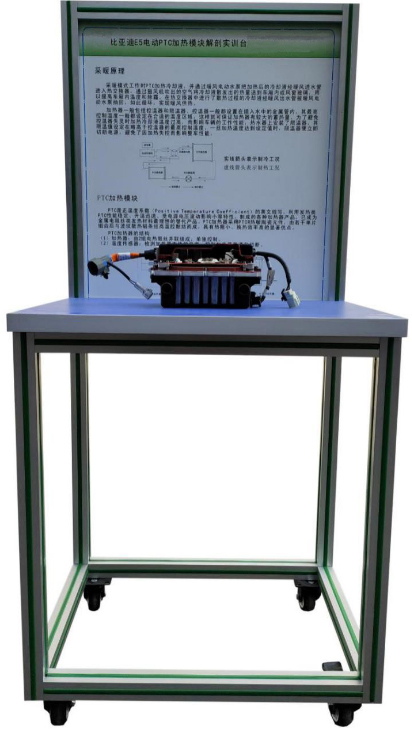

SBC-XNYJG電動車PTC結構解剖實訓臺
一、產品簡介
電動車PTC結構解剖實訓臺選用主流純電動車配套電動車PTC；通過解剖，展示現電動車PTC內部結構和控制原理。
二、功能特點
1.電動車PTC，附件完整，展示各主要零部件和電線連接。
2.設備帶四個自鎖裝置萬向腳輪。
3.實訓臺配結構原理教學面板，展示內部零部件名稱和結構。
4.設備框架采用40mm×40mm一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
5.配套實訓指導書等教學資料，包含工作原理、實訓項目、故障分析等要點說明。
三、技術規格
1.設備外形尺寸：700*500*1500（長*寬*高）
2.面板外形尺寸：648*713（長*寬）
3.移動腳輪：100*60mm
4.工作溫度： -20°～+40°
5. 電動車PTC參數：比亞迪E5
電壓：640V
功率：5000W
低壓電壓：9-16V
四、實訓（實驗）項目
電動車PTC結構與原理認知實訓。
電動車PTC拆裝與檢測實訓。
五、基本配置
解剖的電動車PTC，熱敏電阻2只，原理教學圖，可移動臺架。
